工业自动化硬件大全#

脉冲型控制卡（GT 系列）#

1
控制卡                驱动器                电机
2
┌──────────┐        ┌──────────┐        ┌──────┐
3
│ GT 系列  │ 脉冲线  │ 脉冲型    │ 动力线  │ 电机 │
4
│          │───────▶│ 驱动器    │───────▶│      │
5
│          │ 方向线  │          │        └──────┘
6
│          │ 编码线  │          │
7
└──────────┘        └──────────┘

总线型控制卡（EtherCAT Master）#

2.4.1 PLC（可编程逻辑控制器）#

是什么： 工业上专门控制逻辑动作的专用计算机。和工控机是两套独立的系统。

1
工控机 ≠ PLC
2

3
工控机（IPC）：Windows 电脑，跑 C# 上位机软件，做逻辑判断、UI显示、数据管理
4
PLC：          专用控制器，跑梯形图/ST语言，直接控制IO和气缸，稳定可靠

典型分工：

1
工控机（上位机）               PLC（下位机）
2
┌─────────────────┐           ┌─────────────────┐
3
│  扫码完成         │           │  控制气缸伸缩    │
4
│  判断空闲工位     │  通讯     │  控制电机启停    │
5
│  发"放行"指令    │─────────▶│  读限位/光电    │
6
│  记录生产数据     │           │  急停处理       │
7
│  UI显示          │           │  IO直接响应      │
8
└─────────────────┘           └─────────────────┘

控制链路：

1
工控机 ──(以太网/Modbus TCP)──▶ PLC ──(EtherCAT)──▶ 远程IO/阀岛

2.4.2 PLC 交换机#

是什么： 普通以太网交换机，把 PLC、触摸屏、工控机、机顶等设备组在同一个局域网内。

1
PLC 交换机（普通交换机）
2
    ├── 网口1 ── 机顶 PLC OUT
3
    ├── 网口2 ── 机顶 PLC IN
4
    ├── 网口3 ── 工控机（以太网口2）
5
    ├── 网口4 ── PLC（PLC 的以太网口）
6
    ├── 网口5 ── PLC 触摸屏 (HMI)
7
    └── 网口6 ── 机架调试口

注意：PLC 交换机接的是 PLC 的以太网口，不是 IO 端子。PLC 通过这个网口和工控机通信（Modbus TCP / S7 协议等）。

2.4.3 机顶（控制柜终端）#

机顶指设备顶部的一个独立控制单元/控制柜，是工控机和 PLC 之间的一个中间设备：

1
机顶（控制柜终端）
2
    ├── 网口1 ─── 工控机 网卡1网口1
3
    ├── 网口2 ─── 工控机 网卡1网口2
4
    ├── MES ───── 工控机 网卡1网口3 → 工厂MES系统
5
    ├── PLC OUT ── PLC交换机 网口1
6
    └── PLC IN ─── PLC交换机 网口2

PLC OUT / PLC IN： 机顶和 PLC 之间的通信线路。

2.4.4 MES（制造执行系统）#

是什么： 工厂级别的生产管理系统，部署在工厂服务器上，不在这台设备内。

1
工厂 MES 服务器（在工厂机房）
2
    │
3
    │ （工厂局域网）
4
    │
5
    ▼
6
机顶 MES 口 ── 工控机 网卡1网口3

作用：

• 下发生产任务（今天做什么产品）
• 接收生产数据（产量、合格率）
• 产品追溯（扫码数据上传 MES）

2.4.5 PLC 触摸屏（HMI）#

是什么： 人机界面，直接连在 PLC 交换机上，不经过工控机。

1
PLC 触摸屏
2
    │
3
    ▼
4
PLC 交换机 网口5 ── PLC

作用： 手动操作气缸/电机（调试模式）、查看 PLC 侧报警。工控机关机了触摸屏也能用。

2.4.6 双网络隔离#

工控机有两块网卡，分别接入两个不同的网络：

1
网络1（网卡1）── 工业控制网络
2
   接：机顶、MES、PLC、触摸屏、调试口
3
   → 稳定性优先，与工厂网隔离
4

5
网络2（网卡2）── 检测/办公网络
6
   接：扫码枪、PC调试电脑
7
   → 数据量大但不关键，与工控网隔离

为什么分开？

1
工业网络：不能因为扫码枪掉线影响 PLC 通信，需防病毒/干扰
2
检测网络：扫码数据多但允许短暂中断

2.4.7 整体数据流#

1
控制链路：工控机 ──(以太网)──▶ PLC ──(EtherCAT)──▶ 远程IO/阀岛
2
交互链路：PLC ◀──(PLC交换机)──▶ 触摸屏 / 机顶 / 工控机
3
数据链路：扫码枪 ──(PC交换机)──▶ 工控机 ──(机顶)──▶ MES

控制卡类型：脉冲型 vs 总线型

运动控制卡分为两类，核心区别在于控制卡和驱动器之间的通信方式。

#.1 脉冲型控制卡（固高 GT 系列）

1
控制卡                驱动器                电机
2
┌──────────┐        ┌──────────┐        ┌──────┐
3
│          │ 脉冲线  │          │ 动力线  │      │
4
│ GT 系列  │───────▶│ 脉冲型    │───────▶│ 电机 │
5
│          │ 方向线  │ 驱动器    │        │      │
6
│          │ 编码线  │          │        └──────┘
7
└──────────┘        └──────────┘

特点：

• 控制卡负责算脉冲，驱动器只负责放大电流
• 位置环可以放在控制卡，也可以放在驱动器
• 受脉冲频率限制，无法驱动极高分辨率电机全速运行（需要电子齿轮比降压）
• 多轴同步靠控制卡定时中断，精度一般

#.2 总线型控制卡（EtherCAT 系列）

1
控制卡                驱动器                电机
2
┌──────────┐        ┌──────────┐        ┌──────┐
3
│          │ 网线    │          │ 动力线  │      │
4
│ EtherCAT │───────▶│ 总线型    │───────▶│ 电机 │
5
│ Master   │ 一根线  │ 驱动器    │        │      │
6
│          │ 串所有  │          │        └──────┘
7
└──────────┘        └──────────┘

特点：

• 控制卡直接传目标位置（mm），不传脉冲
• 驱动器内部自行换算，精度不受脉冲频率限制
• 多轴同步由硬件实现（分布时钟），所有轴在同一时刻执行指令
• 一根网线同时传位置、速度、扭矩、状态、IO

#.3 核心差异对比

1. 工作原理与物理隔离#

SMEMA (Surface Mount Equipment Manufacturers Association) 标准定义了表面贴装设备之间传送 PCB 载具时的电气接口与握手规范。主要依靠两路信号线进行控制：

• Ready (已准备就绪)：本设备有板/托盘可以送出。
• Busy (正忙)：下游设备正忙，无法接收。

非标流水线中，上游设备与下游设备的控制系统通常由不同厂家提供，其直流电源系统绝不能共地（存在电势差）。SMEMA 信号转接隔离模块利用内部的光电耦合器进行物理隔离，将电信号转换为光信号再还原，确保两端设备即便有电势差，也不会烧毁内部电路。

2. 隔离转换接线原理#

1
   上游设备 (发送端)                             隔离转换模块                       本设备 (接收端)
2
  ┌─────────────────┐                           ┌─────────────────────┐                 ┌───────────────┐
3
  │ [Ready Out 继电器]│                           │                     │                 │               │
4
  │  Pin 1 (输出+)  ├──────────────────────────►│ IN+                 │                 │               │
5
  │  Pin 2 (输出-)  ├──────────────────────────►│ IN-  (内部光耦输入)  │                 │               │
6
  │                 │                           │                     │                 │               │
7
  │                 │                           │ OUT+ (内部光耦输出)  ├────────────────►│ PLC / 控制卡 DI│
8
  │                 │                           │ OUT-                ├────────────────►│ 0V GND        │
9
  └─────────────────┘                           └─────────────────────┘                 └───────────────┘

3. 调试要点#

• 常开与常闭逻辑：SMEMA 规范中，Ready 和 Busy 触点在正常传输时通常设计为常开 (NO)，接线时需仔细核对线缆 Pin 脚定义，防止逻辑反转导致整线停机。

3.1.1 开环控制 vs 闭环控制#

开环控制（Open Loop）： 发出指令后不管实际结果。

1
           ┌──────────┐         ┌──────────┐
2
  命令 ──▶│  控制器   │───────▶│  执行器   │──────▶ 输出
3
      （走10mm）       （发送脉冲）  （电机）   （实际走了多少？不知道）

• 发出指令后不检测实际位置
• 简单、低成本
• 问题： 如果电机丢步或负载受阻，系统不知道，继续执行下一条指令 → 累积误差
• 代表： 步进电机（传统模式）

闭环控制（Closed Loop）： 发出指令后通过反馈不断修正实际输出。

1
           ┌──────────┐         ┌──────────┐
2
  目标 ──▶│  控制器   │───────▶│  执行器   │──────▶ 输出
3
    (100mm) │          │         │          │
4
           └────▲─────┘         └──────────┘
5
                │                      │
6
                └────反馈装置 ◄────────┘
7
                    （编码器测量实际位置）

通俗理解：

1
开环：说"走10mm"→走了→不管实际走到没有→下一步
2
闭环：说"走10mm"→走了→编码器说"才走了8mm"→补2mm→编码器说"到了"→下一步

3.1.2 编码器（Encoder）#

编码器是闭环控制的”眼睛”，实时测量电机转了多少。

分类：

1
                 ┌──────────────┐
2
                 │   编码器      │
3
                 └──────┬───────┘
4
                        │
5
            ┌───────────┴───────────┐
6
            │                       │
7
            ▼                       ▼
8
     ┌────────────┐          ┌────────────┐
9
     │  增量式     │          │  绝对式     │
10
     │ Incremental │          │ Absolute    │
11
     └────────────┘          └────────────┘

增量式编码器：

1
上电时：不知道自己在哪（计数器=0）
2
运动时：输出 A/B 两相脉冲，驱动器计数
3
断电时：位置丢失，下次上电需要回零（找原点）

• 输出 A / B 两相差分信号
• 通过 A 和 B 的相位差判断方向（A超前B→正转，B超前A→反转)
• 对 A/B 的上升沿+下降沿都计数 → 4倍频
• 每次都从 0 开始计数 → 断电丢失位置
• 应用中需要回零（Homing）

绝对式编码器：

1
上电时：直接读取当前位置（每个位置有唯一编码）
2
运动时：实时更新位置码
3
断电时：位置保存在编码器内部（多圈记录的还需要电池）

• 上电即知位置，无需回零
• 每个位置有唯一的二进制编码
• 单圈（一圈内知道位置） vs 多圈（可记录转了多少圈）
• 多圈绝对式需要电池维持圈数计数
• Bit数越高精度越高： 17位=131072/圈，23位=8388608/圈

1
n 位绝对式编码器 → 一圈内有 2^n 个位置
2

3
17 位 → 2^17 = 131,072  个位置/圈
4
18 位 → 2^18 = 262,144  个位置/圈
5
23 位 → 2^23 = 8,388,608 个位置/圈

3.1.3 PID 控制#

伺服驱动器内部用 PID 算法实现闭环控制：

• P（比例）： 误差越大，输出越强。P太大→震荡；P太小→反应慢
• I（积分）： 长期的小误差累积起来消除。消除”差一点到”的问题
• D（微分）： 误差变化太快时提前刹车。抑制超调和震荡

3.1.4 其他常用术语#

3.1.5 惯量比（Inertia Ratio）详解#

定义：

1
惯量比 = 负载惯量（折算到电机轴） / 电机转子惯量

惯量比的建议范围：

惯量比高时怎么办？

1
方法1：加减速机（最常用）
2
  加了 10:1 减速机后，负载惯量折算到电机轴 = 负载惯量 / 10²
3
  惯量比直接从 30:1 降到 0.3:1！
4

5
方法2：选大一号电机
6
方法3：减小加速度

3.2.4 典型应用：伺服轴分布与接线#

1. 系统工作原理#

汇川交流伺服驱动器（IS810N 系列）通过三相正弦波交流电驱动 MS1H4-20B30CB 伺服电机转子。电机尾部带有的高分辨率多圈绝对值编码器，将转子实际旋转位置和转速反馈给伺服驱动器，实现高响应的位置、速度与力矩闭环控制。

2. 典型设备伺服轴规划#

典型设备中，伺服电机常承担以下功能：

• 上料 / 定位对齐轴：用于来料姿态对齐、治具精确定位等场景。
• 搬运与移栽轴（X / Z / R）：常见于多自由度取放机构，含水平横移、垂直升降以及 R 轴旋转对位。
• 翻转 / 移栽专用轴：用于工件 180° 翻面、移栽滑台的高速高精度位移等场景。

3. 驱动器与滤波器接线#

1
  三相电源输入 ──► 滤波器 ──► 汇川 IS810N 驱动器 (R/S/T)
2
                                   │
3
                                   ├──► 电机动力线 (U/V/W) ──► 伺服电机
4
                                   └──► 编码器反馈线 ◄────────┘

3.4.5 典型应用：直线电机分布与接线#

1. 直线驱动工作原理#

直线电机（Linear Motor）将电能直接转换为直线往复运动。它取消了伺服电机+同步带/滚珠丝杠等机械转换机构：

• 定子：铺设在动轨底座上的强力永磁磁条。
• 动子：内部带有三相电磁绕组的滑块。 由于无机械磨损和物理间隙，配合滑台上反馈分辨率为 0.1μm 的光栅尺，可实现高响应、高精度的闭环位置控制。

2. 直线电机控制架构#

1
  [主控卡/驱动器] ◄─── (光栅尺差分反馈) ───► [直线电机动子滑块]
2
         │ (UVW 三相电流)
3
         ▼
4
  [定子永磁轨道]

3. 典型应用分布#

• 双直线轴高速交错上料：多工位并行喂料场景下，两套直线动子交错进给实现高 UPH（Unit Per Hour，每小时产出）。
• 中 / 长行程搬运主轨：常用于点胶、检测、装配、下料等工站间的高加减速横移，典型重复定位 ±0.5μm ~ ±3μm。

1. 工作原理与无级调速#

该无刷直流减速电机属于集成一体化调速的无刷直流减速电机。内部利用电子换向器代替机械换向器，极大减小了电刷磨损带来的粉尘与噪声。搭配减速比为 28 的减速箱，可实现低速大扭矩输出，适合流线的平稳传送。

2. 应用场景#

• 输送流线驱动：每段独立输送流线（进料流线、工艺流线、回流流线等）端部各配置 1 台，作为皮带 / 滚筒 / 倍速链的恒速动力源，由远程 IO 模块（如 24DI/8DO 型）输出启停与故障报警逻辑。

3.9.1 驱动器的作用#

驱动器接收控制卡的指令，将电能转换为电机所需的驱动电流：

1
控制卡 ── 指令 ──▶ 驱动器 ── 动力线 ──▶ 电机
2
                      │
3
                      └── 编码器反馈 ──▶ 控制卡（闭环）

3.9.2 脉冲方向驱动（Pulse/Dir）#

传统方式，控制卡发脉冲+方向信号：

特点：

• 每个驱动器需要 3~4 对线（脉冲、方向、编码器）
• 传输距离有限（< 5m）
• 简单可靠，兼容性好

3.9.3 总线驱动（EtherCAT / Modbus）#

所有驱动器串联在同一总线上：

特点：

• 接线少（一根网线带所有轴及 IO）
• 距离远（100m+）
• 各轴同步精度高（分布时钟 ≤ 1μs）

对比 EtherCAT 与 Modbus 总线：

3.9.4 驱动器内部处理流程详解#

1
上位机 (控制卡)               驱动器内部                      电机/机械
2

3
  发送脉冲 ──▶ ┌─────────────────────────────────────┐
4
  100,000个   │                                     │
5
               │  ① 电子齿轮比  ──▶ ② 位置环 ──▶       │──▶ 电机旋转
6
               │  (指令脉冲→     (比较目标与实际     │    │
7
               │   电机脉冲)      位置，输出速度)     │    │
8
               │                                     │    │
9
               │  ③ 速度环 ──▶ ④ 电流环 ──▶ PWM输出│    │
10
               │                                     │    │
11
               │  ◀──── ⑤ 编码器反馈 ────────────────┼────┘
12
               └─────────────────────────────────────┘

1
电子齿轮比 = 电机编码器反馈脉冲数 / 上位机指令脉冲数
2
           = 分子(Pn202) / 分母(Pn203)   ← 驱动器参数

1
机械实际：8mm / 10000脉冲 = 0.0008mm/脉冲
2
期望脉冲当量：0.001mm
3

4
电子齿轮比 = 0.001 / 0.0008 = 1.25 = 5/4

1
23 位编码器（PlusPerR=8388608），电机转速 1000 rpm：
2
  需要脉冲频率 = 8388608 × 1000 / 60 ≈ 140 MHz
3
  ↑ 脉冲型控制卡的极限只有 1 MHz，差了 140 倍！
4

5
加上电子齿轮比（分母=1000）后：
6
  控制卡只需要发：140,000,000 / 1000 ≈ 140 kHz ✓

1
① 位置环：还差 100 个脉冲 → "快点跑！"（输出速度）
2
② 速度环：目标 3000 rpm，现在 2800 → "再使点劲！"（输出电流）
3
③ 电流环：目标 5A，现在 4.5A → "电压再高点！"（调整PWM）

1
电流环（μs级）：最快，控制力矩
2
速度环（百μs级）：中间，控制转速
3
位置环（ms级）：最慢，控制位置

1
// 开发者只需要知道：我要去 100mm 处
2
pMove.AbsMove(轴ID, 100, 工作速度);
3
// 底层 DLL 自动完成：毫米→脉冲数→电子齿轮比→发送
4

5
// EtherCAT 总线模式更直接：传浮点数位置值
6
// 驱动器收到 100.000mm，自己内部计算需转多少圈

1. 分布式 IO 控制机制#

远程 IO 模块是现场传感器与主控系统之间的桥梁。它通过高速 EtherCAT 工业以太网 与工控机/PLC进行周期性过程数据通信（通信周期通常为 1ms 以内）。模块直接安装在工站下方，实现“就近接线、网线总线传输”。

2. 常见IO模块规格与典型信号映射#

三种典型规格的 EtherCAT 总线 IO 模块，适用场景如下：

• 32DI 纯输入型（如 LHS3-3200-XET1）：
  • 典型用途：密集检测工位（上料进料检测台、托盘缓存站等光电 / 磁开数量较多的位置）。
  • 接入信号举例：集中接收该工位的反射型光电对射光电、U 型原点/极限、气缸磁开等大量开关量输入。
• 16DI/16DO 混合型（如 LHS3-1616-XET1）：
  • 典型用途：搬运、移栽、装配等执行器较多的工站，需同时采集传感器与驱动真空阀 / 气阀。
  • 接入信号举例：输入接滑台行程光电、磁开；输出控制真空一体阀、二位五通电磁阀等。
• 24DI/8DO 混合型（如 LHS3-2408-XET1）：
  • 典型用途：输送流线、翻转站、阻挡顶升站等传感器密集、执行器较少的场景（到位/防夹 / 阻挡输入多，气阀输出少）。
  • 接入信号举例：输入接流线对射光电、顶升/阻挡磁开；输出控输送带启停、阻挡气缸、顶升电机等。

3. 手拉手串联调试要点#

所有的 LHS3 模块带有两个 RJ45 总线网口（ECAT IN 和 ECAT OUT），必须遵循菊花链（Daisy Chain）串行连接：

1
  [主控总线网口] ──► [LHS3-3200 IN] ──► [LHS3-3200 OUT] ──► [LHS3-1616 IN] ──► [LHS3-1616 OUT] ──► ...

在强干扰区必须使用超五类（CAT5e）或六类（CAT6）带屏蔽的双绞线（SFTP），且屏蔽层必须单端接地，防止伺服电机的高频谐波干扰总线通信。

1. 工作原理#

固高 HCB5-1616-DTD01 本地扩展 IO 模块挂载在多轴运动控制卡的本地总线上，用于实现本地开关信号的硬件级就近采集。它提供 16 路数字输入和 16 路数字输出，有效降低主控周期的数据总线占用率。

2. NPN型接线图#

1
  外部 NPN 开关/传感器                         固高 HCB5 模块输入端
2
  ┌──────────────────────┐                     ┌───────────────────────────┐
3
  │  +24V 电源线 (棕)     ├─────────────────────►│ V+ (模块 24V 输入端)       │
4
  │  信号输出线 (黑)      ├─────────────────────►│ INx (数字输入通道)         │
5
  │  0V 地线 (蓝)         ├──────────┬──────────►│ COM (公共端，接 0V)        │
6
  └──────────────────────┘          │          └───────────────────────────┘
7
  外部直流开关电源 0V ────────────────┘

3. 极性与硬件调试#

该模块提供 NPN (SINK) 与 PNP (SOURCE) 极性切换端子。调试时必须根据接入的传感器输出极性进行拨码或接线对应，极性接错会导致模块指示灯无响应。

(注：由于无固高品牌的高吻合度图片，此处不配置配图。)

1. 重复定位精度与结构差异#

PM-Y45 和 PM-T45 的槽宽固定为 5mm，其内部发光二极管与光敏三极管对置。当挡片（片厚 ≥ 1.0mm）插入槽内遮断红外光时，输出信号发生跳变。其物理重复精度可达 0.01mm。

• PM-Y45 (Y型垂直插片)：最常用的限位与原点传感器，挡片以垂直方向插入槽体。
• PM-T45 (T型水平插片)：适用于滑台侧边等空间摆正狭窄的结构，挡片以水平方向插入槽体。

2. 伺服/直线轴典型接线图#

1
                      [松下 PM-Y45 / PM-T45 传感器]
2
                      ┌────────────────────────────────┐
3
                      │ 棕 (24V)     蓝 (0V)     黑 (Signal)│
4
                      └───┬───────────┬──────────┬─────┘
5
                          │           │          │
6
                          ▼           ▼          ▼
7
                      ┌────────────────────────────────┐
8
                      │ V+        V-          IN_Home  │
9
                      │         远程 IO 输入通道        │
10
                      └────────────────────────────────┘

3. 典型安装位置与应用场景#

• PM-Y45（U型）：滑台正负极限 / 原点检测的标准选择。典型一台多轴搬运设备根据轴数配置 十几个到上百个不等，例如每条直线轴通常配 3 个：负极限 / 原点 / 正极限，外加气缸到位辅助检测位。
• PM-T45（T型）：适用于旋转轴（R轴 / θ轴）的旋转原点检测。一台含多个旋转机构的设备，通常每轴配置 1 个。

1. 工作原理的区别#

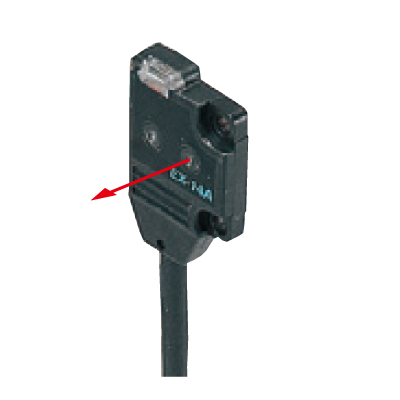

• 松下 EX-14A：属于回归反射型 (Retroreflective)。发射与接收组件集成于传感器同一壳体内。光束射向对面的镜面反射板并返回，当物体阻断返回光时触发输出。

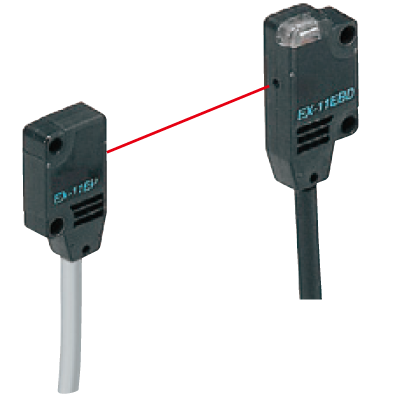

• 松下 EX-13EA/EB：属于对射型 (Through-beam)，由独立的发射端 (Emitter) 与接收端 (Receiver) 组成。光轴对齐后，当物体经过并遮断两端对射光时触发输出。

2. 配图与接线#

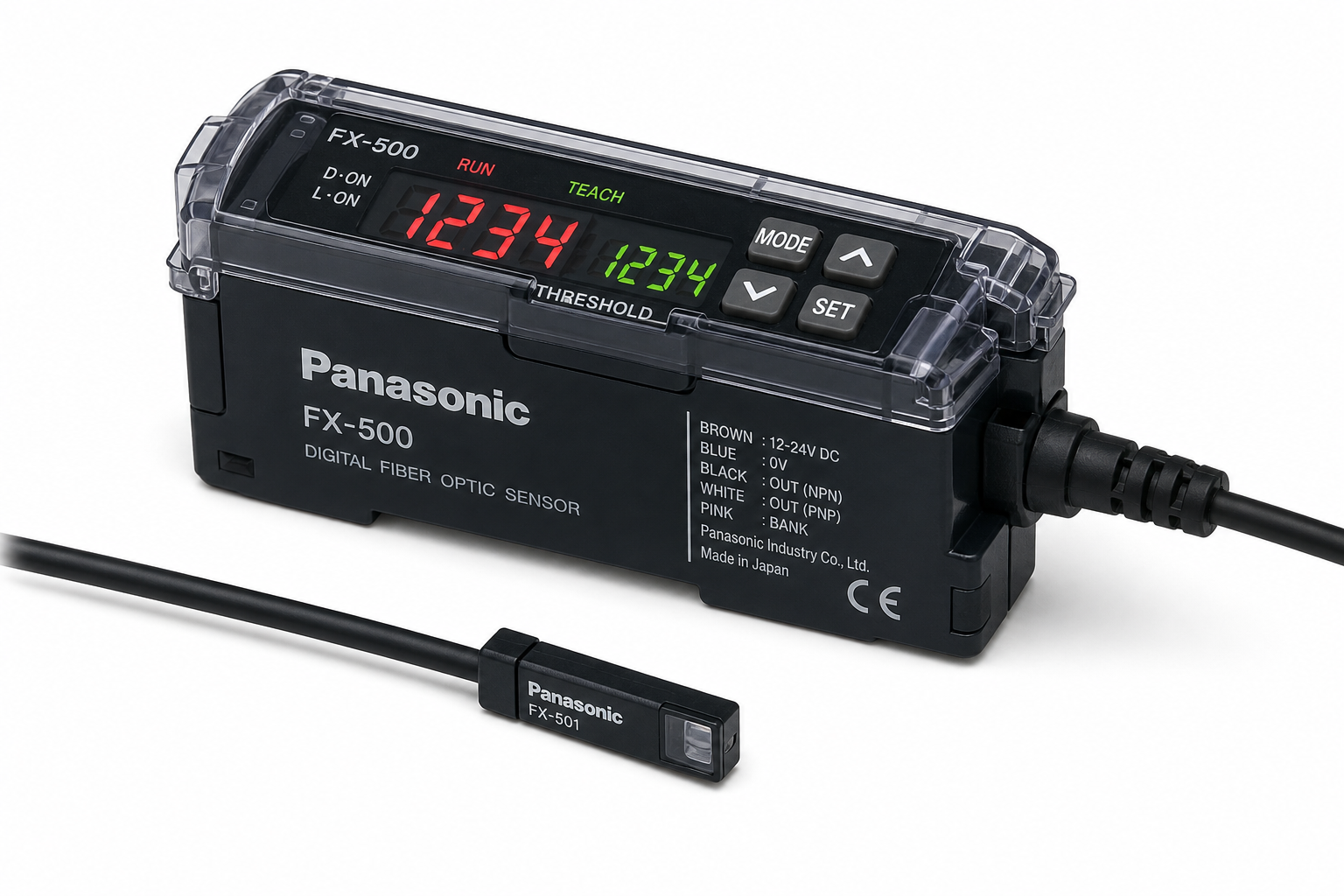

3. 典型应用位置#

• EX-14A（反射型）：最常用的有/无料检测传感器。典型用于：上料/下料工位的托盘到位检测、工件网格腔内有无物料判定、气缸伸出辅助限位、流线阻挡位前的载具有无检测等。根据工站数量，常见 十几到几十个 不等。
• EX-13EA（对射型）：输送流线的”标配”到位 / 防夹传感器。常见分布：上料进料通道、各流线段、阻挡位、NG站等需精确检测载具是否到位的位置；根据流线长度与工站数量配置 十几个到几十个。
• EX-13EB（对射增强型）：用于回流线、高反光工件通道等较复杂场景，保障托盘防叠板与末端到位信号的可靠性。

1. 霍尔效应与两线制接线#

SMC D-M9B 是两线制（2-Wire）固态磁性开关。它卡入气缸外壳的 T 型槽或 C 型槽中。当气缸活塞内部嵌有的永磁体移动到其下方时，磁开关内部的磁敏元件导通，输出高电平信号至输入模块。

2. 接线拓扑#

1
  气缸磁性开关 D-M9B
2
  ┌──────────────────────┐
3
  │  棕色线 ─────────────┼───► 远程 IO 数字输入通道 (INx)
4
  │  蓝色线 ─────────────┼───► 0V GND
5
  └──────────────────────┘

3. 应用分布#

按气缸数量配套（每台气缸至少 1 个），典型分布包括：

• 水平 / 垂直导向气缸（取放、夹爪）：检测气缸伸出 / 缩回到位，常见每轴 2 个（伸 / 缩各 1）。
• 阻挡气缸、顶升气缸：流线阻挡到位、顶升机构升降到位反馈，通常 1~2 个 / 气缸。
• 扫码、翻转、辅助夹爪气缸：夹紧、翻转动作状态直接反馈，数量与对应气缸数一致。

1. 液态镜头与以太网传输#

康耐视 DM262_16MM-COV 智能读码器集成了 16mm 液态镜头、高强度补光光源与 DSP 解码芯片。它支持自动快速对焦，通过 M12 以太网电缆将条码内容解析后通过 TCP/IP 直接传送给工控机上位机。

2. 调试难点与倾角调整#

对于金属 / 玻璃 / 抛光塑料等高反光工件表面雕刻或粘贴的二维码，激光打码表面极易产生镜面反射。安装时读码器镜头建议与被测面呈 15° ± 5° 倾斜，避免正反射直射镜头；同时加配偏振滤镜，并在调试端启用”偏振过滤 / 反射抑制”增强算法，可显著提升识读率与稳定性。

1. 硬件参数配置表#

典型双 CCD 对位系统（上 CCD 粗对准 + 下 CCD 精细极性/特征检测）的参数参考如下：

2. 网卡优化注意事项#

工业相机的 GigE 千兆网口直连工控机。由于图像数据流极高，上位机网卡配置中必须：

• 启用**巨帧（Jumbo Packet）**并设置其大小为 9014 字节。
• 关闭网卡节能选项，防止网卡处于低功耗模式引起视觉图像丢包。

1. 负压吸附工作原理#

• SMC ZK2-25EA-A 真空一体阀：利用文丘里（Venturi）效应，通过高压压缩空气快速穿过狭窄管道在阀体内腔产生负压，从而吸起工件。它集成了空气供给阀、真空破坏阀、真空开关以及数字压力表，吸附响应速度低于 5ms。
• EtherCAT 总线阀岛 (4个)：将多个气阀集成在统一的总线底座上，共用气源进出气口。上位机可通过 EtherCAT 总线直接控制阀岛各电磁阀的通断，驱动气缸伸缩。

2. 控制回路示意#

1
  [LHS3 输出 24V DC] ──► 供给阀通电 ──► 吸爪负压产生 ──► 真空表信号反馈 (≥-60kPa 判定吸起)
2
  [LHS3 输出 24V DC] ──► 破坏阀通电 ──► 气流强行吹出 ──► 快速物理剥离工件

3. 现场调试要点#

• 真空开关设定值：在 ZK2 阀体数显面板上将真空到达检测下限设定为 -60kPa。当传感器返回的高电平信号到达远程 IO 后，主控程序方可执行轴向搬运。

10.8.1 开关电源与电抗滤波器 — 德力西电源 / 汇川滤波器#

1. 工作原理#

• 德力西 24V DC 开关电源：将交流 AC 220V 电源转换为稳定的 24V DC 弱电电源，主要为远程 IO 模块及电磁阀组供电。
• 汇川直流电抗滤波器：串联在伺服驱动器 IS810N 输入前端，用于抑制高频换向引起的输入侧电网谐波干扰。

2. 接线分配#

控制柜供电回路采用 3 个德力西开关电源，实现控制弱电与执行动力电物理分离：电源 1 为主控卡及传感器供电；电源 2 和 3 专门供电给真空阀和阻挡电磁阀。

10.8.2 空气开关 / 断路器 — 德力西#

1. 热磁脱扣脱机机制#

断路器（空气开关）负责整机动力母线及分支电源的短路和过载保护。德力西断路器具备热敏双金属片（用于过载保护）与电磁脱扣器（用于短路瞬时切断），可在几毫秒内熔断脱扣。

2. 柜内分级保护#

1
  柜内主进线 (32A) ──► 伺服驱动路断路器 (16A) ──► 驱动器输入
2
                     ──► 开关电源断路器 (6A)  ──► 开关电源输入

10.8.3 电磁继电器 — IDEC 和泉#

1. 电气中转与信号隔离#

IDEC 电磁继电器采用低功耗 24V DC 电磁线圈，当线圈有电时，产生的电磁吸力使机械触点闭合，用于实现“小电流控制大电流”或弱电系统对 AC 220V 辅助设备（如排风扇、警报器）的电气隔离中转。

2. 接线规范#

• 继电器底座上的 Pin 1 与 Pin 2 为线圈端子，引线两端需套清晰的线号管，并接旁路二极管，用以吸收线圈断电时产生的反向电动势，延长远程输出通道的寿命。

1. 坦克拖链中多线穿束的痛点与集线优势#

在精密直线滑台（活动端）上通常布满 6~8 个槽型或反射型传感器。若为每个传感器单独引出电缆，会使得坦克拖链内部塞满，电缆在频繁弯曲中因剧烈摩擦而快速折断。 H450 8位分线盒彻底解决了此痛点：

• 所有传感器（带 M8 插头）直接插入安装在机构末端的接线盒端口中。
• 接线盒内部将 24V V+、0V GND 公共端子并联。
• 最终仅引出一根拖链高柔屏蔽电缆接入柜内的远程输入总线模块，从而将多根传感器线束简化为单根电缆。

2. 接线连接拓扑#

1
  [松下传感器 1 (M8)] ──► [Port 1] ──┐
2
  [松下传感器 2 (M8)] ──► [Port 2] ──┼─► [H450接线盒] ──► (10芯高柔屏蔽线) ──► [远程总线 IO 模块]
3
  ...                              │
4
  [磁性传感器 8 (M8)] ──► [Port 8] ──┘

3. 现场型号配置#

• 高柔性拖线型（H450-8TF）：用于活动端（直线滑台、随动机械手末端等）自带高柔屏蔽拖链电缆，标配长度 3m / 5m，按移动工站数量配置。
• 面板固定型（H450-8-F）：用于固定工位（流线中间段、静止机构侧面、机台内部分线处等），通过外部电缆连接到远程IO模块。

1. 行程弯曲寿命与选型#

设备在运行期间，拖链内电缆需随机械手滑台进行长期往复弯曲。因此，拖链弯曲半径（R）必须设置为电缆外径的 8~10倍，并且拖链内电缆总截面不得超过拖链内截面的 60%，确保其在拖链里拥有自然滑动与散热空间。

2. 强弱电分离屏蔽规范#

为了防止伺服电机的高频脉冲动力电流耦合干扰敏感的传感器弱电信号，动力线与编码器线、通信线必须采用独立线槽或拖链物理分流隔板，其平行走线间距必须保持在 200mm 以上。

1. M12 快速插座接线#

M12 连接器具有螺纹锁固的紧凑防尘构造（IP67等级），是工业级高防护传感器的首选接口。

2. M12 A-Code 4 芯引脚引线规范#

• Pin 1 (棕色线)：接电源 24V DC 正极。
• Pin 2 (白色线)：接气缸/动作到位第二路输出（如有）。
• Pin 3 (蓝色线)：接电源 0V GND 负极。
• Pin 4 (黑色线)：接主要数字量信号输出 OUT1。

3. 端子排电气连接与标号#

柜内标准 DIN 导轨上安装弹簧插拔式端子排。剥线后套上热缩号码管，清晰标明每一支路接线去向（如 X1-02-LHS3-DI01），多股铜导线剥线后必须采用压线钳冷压 O 型或针型裸端子再接入，禁止将裸露铜丝直接插入端子。

12.6.1 接线概述：从 3D 图理解线缆#

3D 图没有线，但可以通过以下方式推断：

12.6.2 线材类型详解#

12.6.2.1 EtherCAT 网线#

两端均为 RJ45 水晶头，蓝绿色工业级网线。

用途： 串联所有 EtherCAT 设备。

12.6.2.2 电机动力线#

伺服电机必须有三套线才能工作：

1
① 动力线（Power Cable）：3相交流线（U/V/W）+ 地线（PE）
2
② 编码器线（Encoder Cable）：多芯屏蔽线
3
③ 抱闸线（Brake Cable）：仅垂直轴需要，2芯线，24V供电

12.6.2.3 阀岛相关线缆#

阀岛需要通讯线和电源线两种线缆。通讯线有 M12 圆头转 RJ45 网口、M12 对 M12 等类型。

12.6.2.4 拖链电缆#

预接线组件，用于运动部件上的传感器信号通过拖链引到控制柜。

12.6.2.5 SMEMA 联机线#

设备间通信的标准接口，用于上下设备之间传递”有料/无料”信号。

12.6.3 电源与保护器件#

12.6.3.1 开关电源#

12.6.3.2 小型断路器#

12.6.3.3 直流熔断器#

用于直流电路的一次性过流保护，烧断了需要更换。

12.6.3.4 滤波保险端子台#

开关电源输出端，先滤波再送给伺服驱动器等精密设备。

12.6.4 继电器#

用小电流控制大电流的开关。

继电器数量确定公式：

1
继电器数量 = 需要隔离的 DO 数量 + 备用量（10~20%）

12.6.5 连接器#

12.7 连接器.1 弹簧连接器#

SUPU（速普）弹簧连接器，用于 IO 模块与现场传感器/执行器之间的可插拔连接。

12.7 连接器.2 航空插头#

大电流连接器，用于总电源进线和机顶供电。

12.7 连接器.3 双头 RJ45 法兰座#

安装在机柜面板上，外部插网线，内部走线到交换机。

12.6.6 IO 模块详解#

12.6.7 汇川 PLC 系统#

1
PLC主体：EASY521-0808TN
2
  ├── 本体自带 8路DI + 8路DO
3
  ├── 本体带 Ethernet 通讯口
4
  └── 可扩展 IO 模块：
5
        ├── GL20-1600END（16路输入）
6
        └── GL20-0016ETN（16路输出）
